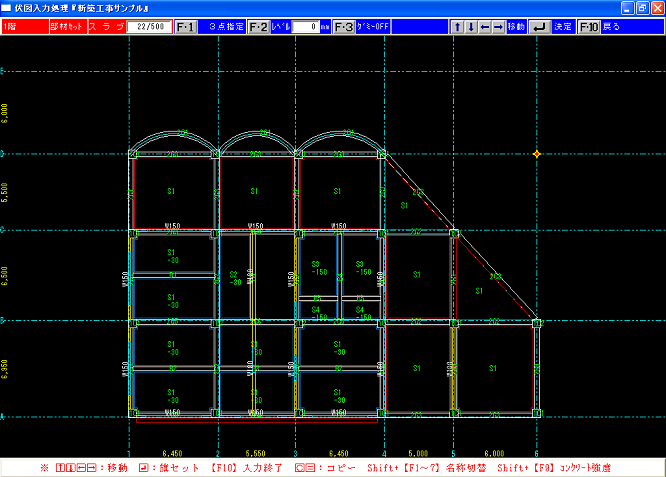

伏図入力


Ｘ、Ｙ通り芯で、マーカーを移動させ、位置を指定します。

そこに断面記号を配置して、伏図を描きます。


【マーカーの移動】　マーカーの移動は、通り芯上、通り芯以外、どこでも自由です。

通り芯以外に部材を配置した場合、その位置を学習し、通り芯があるのと同じ状態 になります。


【通り芯上の移動】

通り芯の近くでマウスをクリックするか

キーボードの【矢印キー】で

マーカーを移動させることができます。

【通り芯外の移動】

始めに、寸法を入力し、キーボードの【矢印キー】で

X、Y方向にマーカーを移動させることができます。

この機能は、『夢』の最大の特徴となっており

非常に大事な機能です。


【部材の配置】

　部材の配置指定（【1点指定】、【2点指定】等）を決定後、マーカーを移動させ、

その位置で【Enter】キーを押すか、あるいは、

【ダブルクリック】すると旗が立ちます。

部材配置には、【柱、独立基礎】、【梁、連続基礎】、 【スラブ】、【壁】、 【ふかし＆雑入力】があります。

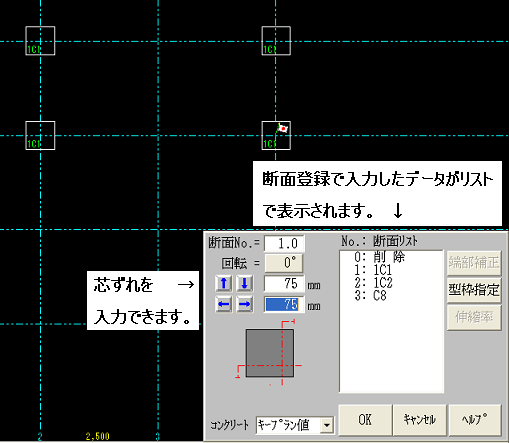

　【柱、独立基礎】

　1点指定して、断面記号と,

　芯ずれを入力します。

　図では柱を入力しています。



【梁、連続基礎】

2点指定して、梁、連続基礎

を入力します。

曲点指定すると、曲面梁が

入力できます。

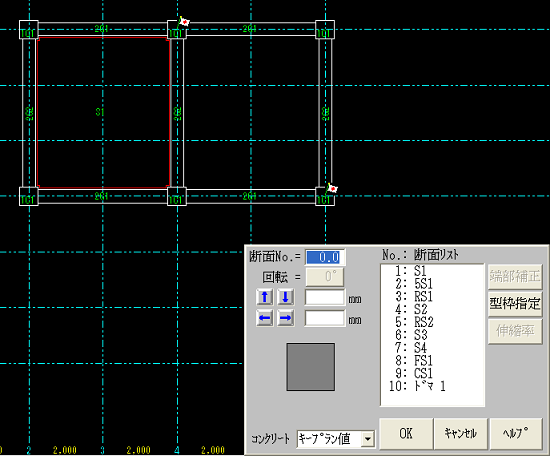

【スラブ】

対角指定して、梁、連続基礎

を入力できます。

また、3点、4点、曲点指定で、

三角、台形、曲面スラブが

入力できます。

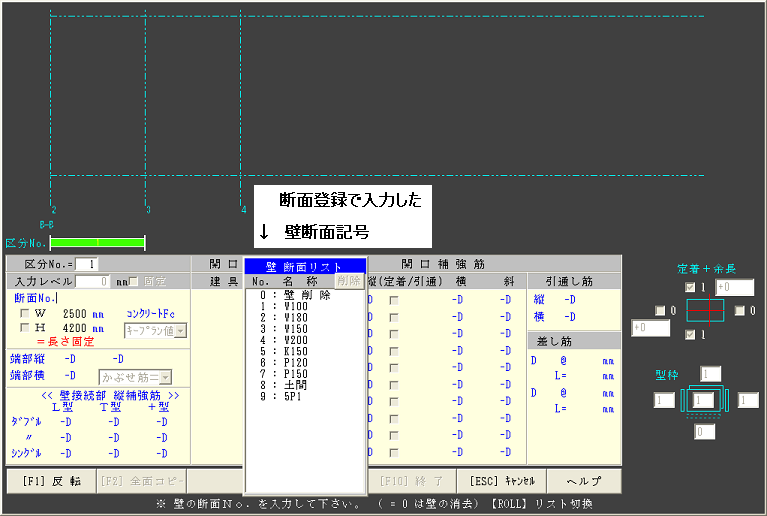

【壁】　伏図上で任意の2点を指定すると、立面図が表れます。
　　　　　壁の幅（W）、高さ（H）寸法も自動で表示されます。
　　　　　開口も、建具記号を選択し、入力することができます。

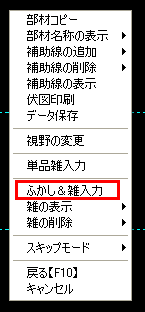

【ふかし＆雑入力】

伏図上で右クリックし、ふかし＆雑入力を選択します。

更に、部材を1点指定で選択すると

ふかし、増打、梁貫通、スラブ開口、中空スラブ等の

コンクリート、型枠、鉄筋の増減入力ができます。

雑セットのコピーもできます。


【その他の機能】

伏図を描きやすくするために、伏図の拡大、縮小、視野変更、入力コピー、 階コピー、ダミー指定、

独立基礎、梁、スラブの段差入力、柱の セットバック、R階柱の高さ指定、補助線の追加ができます。

梁の伸縮率を入力することで、ボールド式、 寄棟式の屋根も簡単に入力できます。

扇型の建物にも対応できます。
